رنگ‌ها و علامت‌ها در شناسایی سیم‌های الکتریکی

چگونه می‌توان از ترکیب رنگ‌ها و علامت‌ها برای شناسایی و نصب درست سیم‌ها در سیستم الکتریکی موتور استفاده کرد؟

رنگ‌ها و علامت‌ها در شناسایی سیم‌های الکتریکی، درست مانند هر سیستم پیچیده‌ای، موتور خودرو نیز به شبکه‌ای از سیم‌ها و اتصالات الکتریکی برای عملکرد صحیح نیاز دارد. هر سیم وظیفه‌ی خاص خود را در انتقال جریان الکتریکی به اجزای مختلف موتور بر عهده دارد و شناسایی و نصب صحیح آنها برای اطمینان از عملکرد روان و ایمن موتور ضروری است. در این مقاله، به بررسی چگونگی استفاده از ترکیب رنگ‌ها و علامت‌ها برای شناسایی و نصب درست سیم‌ها در سیستم الکتریکی موتور و رنگ‌ها و علامت‌ها در شناسایی سیم‌های الکتریکی می‌پردازیم.

کلیک کنید: راهکارهای بهینه‌سازی سیم‌کشی موتور و کاهش نویز و تداخلات الکترومغناطیسی

اهمیت شناسایی صحیح سیم‌ها

شناسایی صحیح سیم‌ها در سیستم الکتریکی موتور به دلایل متعددی از اهمیت بالایی برخوردار است:

• جلوگیری از اتصال کوتاه: اتصال کوتاه زمانی رخ می‌دهد که دو سیم با بار الکتریکی مخالف به طور تصادفی به هم برخورد کنند. این امر می‌تواند منجر به آسیب جدی به اجزای الکتریکی موتور، آتش‌سوزی و حتی انفجار شود. شناسایی صحیح سیم‌ها و استفاده از اتصالات مناسب می‌تواند از بروز اتصال کوتاه جلوگیری کند.
• عیب‌یابی آسان‌تر: در صورت بروز مشکل در سیستم الکتریکی موتور، شناسایی سیم مربوطه به شما کمک می‌کند تا منبع مشکل را سریع‌تر پیدا کنید.
• نصب صحیح قطعات جدید: هنگام نصب قطعات جدید الکتریکی در موتور، مانند دینام یا استارت، دانستن اینکه کدام سیم به کجا وصل می‌شود ضروری است.

 رنگ‌ها و علامت‌ها در شناسایی سیم‌های الکتریکی

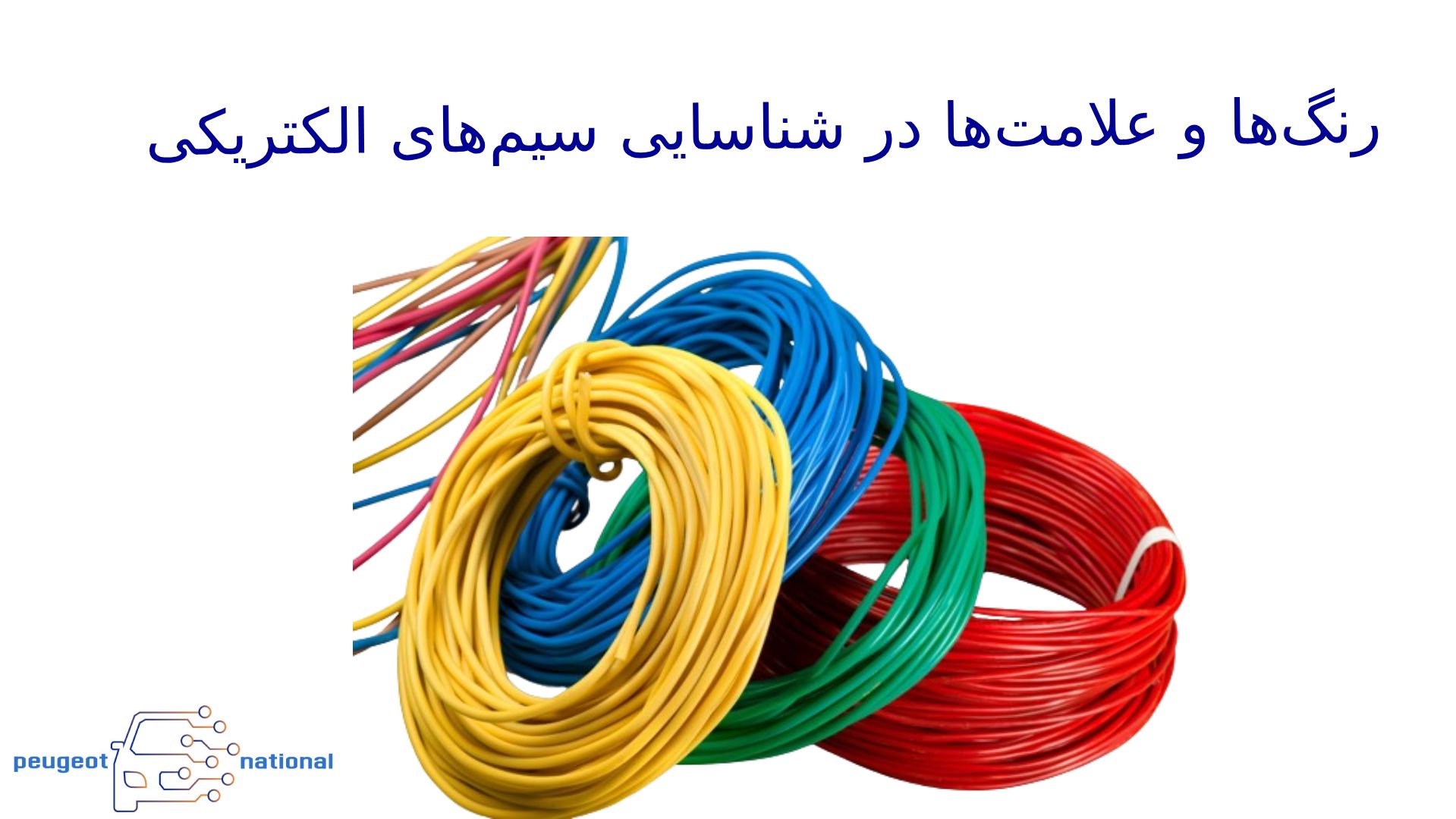

یکی از رایج‌ترین روش‌های شناسایی سیم‌ها، استفاده از رنگ عایق آنها است. در حالی که هیچ استاندارد جهانی برای رنگ‌بندی سیم‌ها وجود ندارد، اکثر خودروسازان از یک سیستم رنگ‌بندی استاندارد برای سیم‌های خود استفاده می‌کنند. این سیستم رنگ‌بندی به شرح زیر است:

• قرمز: معمولاً برای سیم‌های برق مثبت (+12 ولت) استفاده می‌شود.
• سیاه: معمولاً برای سیم‌های برق منفی (زمین) استفاده می‌شود.
• زرد: معمولاً برای سیم‌های برق مربوط به سیستم شارژ (باتری، دینام) استفاده می‌شود.
• سفید: معمولاً برای سیم‌های برق مربوط به سیستم‌های روشنایی و سیگنال‌دهی استفاده می‌شود.
• آبی: معمولاً برای سیم‌های برق مربوط به سیستم‌های کنترلی (مانند سیستم مدیریت موتور) استفاده می‌شود.
• سبز: معمولاً برای سیم‌های برق مربوط به سیستم‌های ایمنی (مانند کیسه‌های هوا) استفاده می‌شود.
• نارنجی: معمولاً برای سیم‌های برق مربوط به لوازم جانبی (مانند رادیو، سیستم تهویه مطبوع) استفاده می‌شود.

نکته: این فقط یک راهنمای کلی است و ممکن است سیم‌هایی با رنگ‌های دیگر نیز در سیستم الکتریکی موتور شما وجود داشته باشد. برای اطمینان از صحت رنگ‌بندی سیم‌ها، همیشه باید به دفترچه راهنمای مالک خودرو خود مراجعه کنید.

استفاده از علامت‌ها برای شناسایی سیم‌ها

علاوه بر رنگ، از علامت‌ها نیز می‌توان برای شناسایی سیم‌ها استفاده کرد. این علامت‌ها می‌توانند شامل حروف، اعداد یا نمادهای گرافیکی باشند. علامت‌ها معمولاً بر روی عایق سیم یا بر روی اتصالات سیم چاپ می‌شوند.

نکته: برای درک معنای علامت‌ها، همیشه باید به دفترچه راهنمای مالک خودرو خود مراجعه کنید.

برای اطلاعات بیشتر کلیک کنید: 10 برند داخلی تولید کننده سیم کشی خودرو

ابزارهای لازم برای شناسایی سیم‌ها

برای شناسایی صحیح سیم‌ها در سیستم الکتریکی موتور، به ابزارهای زیر نیاز دارید:

• مولتی‌متر: برای اندازه‌گیری ولتاژ، جریان و مقاومت الکتریکی استفاده می‌شود.
• لامپ تست: برای بررسی وجود یا عدم وجود جریان الکتریکی در سیم استفاده می‌شود.
• سیم‌چین: برای جدا کردن و اتصال سیم‌ها استفاده می‌شود.
• انبردست: برای خم کردن و شکل دادن به سیم‌ها استفاده می‌شود.
• نوار چسب برق: برای عایق‌بندی اتصالات سیم استفاده می‌شود.

مراحل نصب سیم‌ها

مراحل نصب سیم‌ها در سیستم الکتریکی موتور، برای اطمینان از اجرای صحیح و ایمن آن، بسیار حیاتی است. در اینجا مراحل مهمی که باید در نظر گرفته شوند، آورده شده است:

1. مطالعه دفترچه راهنما: دفترچه راهنمای مالک خودرو منبع اصلی اطلاعات است. این دفترچه شامل راهنمایی در مورد رنگ‌بندی سیم‌ها، علامت‌ها و مکان قرارگیری آن‌ها است. بنابراین، قبل از هر گونه کار، دست به مطالعه این دفترچه بزنید.
2. جدا کردن باتری از برق: این مرحله بسیار حیاتی است و از احتمال بروز شوک الکتریکی جلوگیری می‌کند. بنابراین، قبل از شروع هر گونه کار الکتریکی، باتری را از برق جدا کنید. این عمل معمولاً با باز کردن سوئیچ اصلی برق و یا جدا کردن کابل‌های منفی و مثبت باتری انجام می‌شود.
3. تمیز کردن محیط کار: مطمئن شوید که محیط کار خود را از هر گونه آلودگی یا اشیای مانع پاک کرده‌اید. این کار از ایجاد محیط کاری ایمن و آماده برای کارکردن است.
4. شناسایی سیم‌ها: با توجه به اطلاعات موجود در دفترچه راهنما و نیازهای خودرو، سیم‌های مورد نیاز را شناسایی کنید. از رنگ‌ها و علامت‌ها برای اطمینان از انتخاب صحیح استفاده کنید.
5. نصب سیم‌ها با دقت: سیم‌ها را با دقت و با توجه به مکان قرارگیری آن‌ها و توصیه‌های دفترچه راهنما نصب کنید. مطمئن شوید که سیم‌ها به درستی متصل شده‌اند و هیچ گره‌یی در آن‌ها وجود ندارد.
6. تست عملکرد: پس از نصب سیم‌ها، عملکرد آن‌ها را تست کنید. بررسی کنید که آیا همه چیز به درستی کار می‌کند و هیچ خطایی وجود ندارد.
7. بستن باتری: پس از اطمینان از عملکرد صحیح سیم‌ها، باتری را دوباره به شبکه برق وصل کنید. این باید بعد از اطمینان از اتمام کامل کار باشد.
8. تست نهایی: پس از اتمام نصب و اتصالات، یک تست نهایی انجام دهید تا اطمینان حاصل شود که همه چیز به درستی عمل می‌کند و هیچ مشکلی وجود ندارد.

نکات ایمنی

هنگام کار با سیستم الکتریکی موتور، باید همیشه نکات ایمنی زیر را رعایت کنید:

• از عینک و دستکش ایمنی استفاده کنید: برای محافظت از چشمان و دستان خود در برابر جرقه و شوک الکتریکی از عینک و دستکش ایمنی استفاده کنید.
• در مکانی با تهویه مناسب کار کنید: بخارات سمی از باتری و سایر اجزای الکتریکی می‌تواند مضر باشد. بنابراین، همیشه در مکانی با تهویه مناسب کار کنید.
• از ابزار مناسب استفاده کنید: از ابزار مناسب برای کار با سیم‌ها و اتصالات الکتریکی استفاده کنید.
• در صورت عدم اطمینان، از یک متخصص کمک بگیرید: اگر در مورد نحوه انجام هر کاری مطمئن نیستید، از یک متخصص برق خودرو کمک بگیرید.
